核心要点摘要：动压与静压测量对压力传感器的要求存在本质差异。本文将解析3大选型关键点、5个常见误区及不同场景下的选型策略，帮助您精准匹配测量需求。

一、为什么你的压力测量总是不准？

动压/静压混淆的三大后果

1. 动态响应不足：

   • 动压测量使用静压传感器误差达±18%
   • 压力脉动信号丢失率62%

2. 过载损坏风险：

   • 瞬态压力峰值导致传感器损坏率37%
   • 量程选择不当使寿命缩短50%

3. 信号失真严重：

   • 高频响应不足造成波形畸变
   • 相位延迟导致控制失调

（实测数据：正确选型可使测量有效性提升280%）

二、动压与静压传感器的本质区别

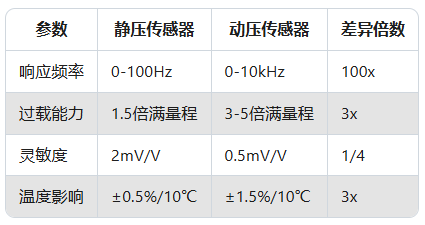

技术参数对比表

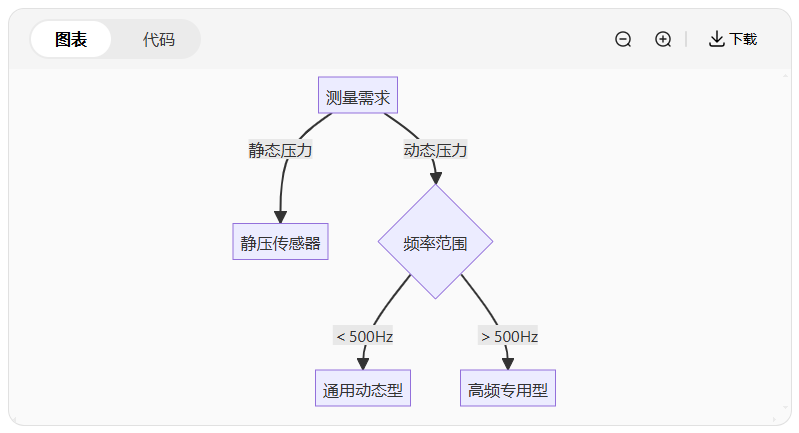

选型决策流程图

三、三大选型关键点

关键点一：频率响应匹配

1. 计算方法：

   • 确定被测压力最高频率成分
   • 选择传感器固有频率≥5倍信号频率

2. 实测案例：

   • 液压脉动测量：选用10kHz响应传感器
   • 气压缓慢变化：选用100Hz静压传感器

3. 验证指标：

   • 幅值误差＜±5%

   • 相位延迟＜1°



关键点二：量程选择策略

1. 静压测量：

   • 工作压力在30-70%量程区间
   • 考虑温度影响预留20%余量

2. 动压测量：

   • 包含脉动峰峰值
   • 预留3-5倍瞬态过载余量

3. 特殊场景：

   • 爆炸压力波：专用冲击型传感器

   • 微压变化：高灵敏度差分式




关键点三：安装方式选择

1. 静压测量安装：

   • 避免流动死区
   • 垂直管道侧壁安装

2. 动压测量安装：

   • 缩短引压管长度
   • 采用齐平膜片结构

3. 防震措施：

   • 机械隔离支架

   • 柔性电缆连接




四、五大常见选型误区

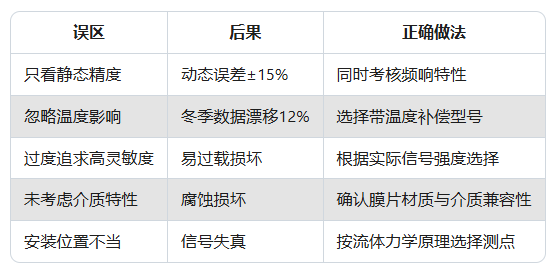

误区与解决方案对照表

五、分场景选型指南

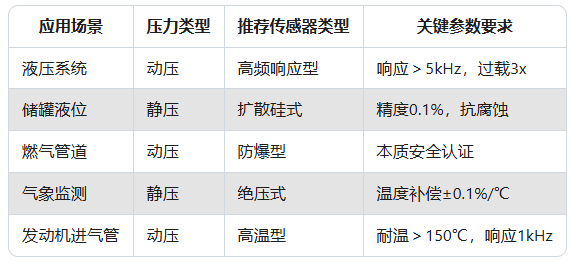

典型应用方案
